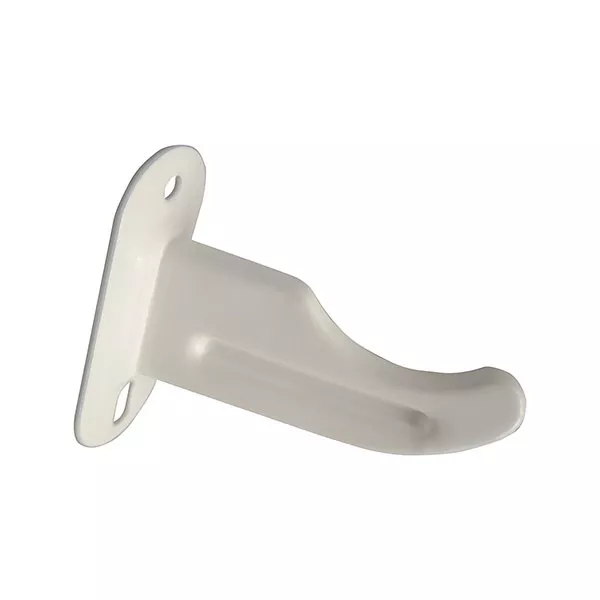

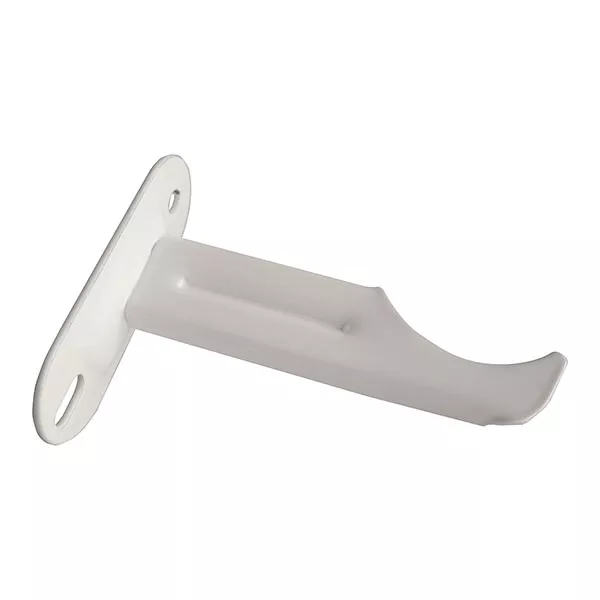

Console à visser pour radiateur fonte colonne

Fixer votre radiateur au mur pour le sécuriser

CONSIGLI
• Prevedere 2 staffe in alto per sostenere il peso del radiatore e 1 in basso, in modo che sia parallelo alla parete.
• Il numero di staffe può variare a seconda del peso del radiatore e del tipo di supporto: deve essere definito dall'installatore.
• La lunghezza della staffa deve essere di circa 5 cm superiore allo spessore del radiatore.

DIMENSIONI
• RFZCVC2/3 per radiatori a 2 o 3 colonne: lunghezza totale 100mm, lunghezza fino alla linea centrale della curva 65mm
• RFZCVC/4 per radiatori a 4 colonne: lunghezza totale 120mm, lunghezza fino alla linea centrale della curva 85mm
• RFZCVC/5 per radiatori a 5 colonne: lunghezza totale 140mm, lunghezza fino alla linea centrale della curva 100mm
• RFZCVC/6 per radiatori a 6 colonne: lunghezza totale 180mm, lunghezza fino all'asse della curva 140mm.

INGOMBRO
• Lo spazio richiesto dal radiatore sarà circa la metà dello spessore del radiatore + la lunghezza della staffa fino alla linea centrale.
• Esempio: per un radiatore di 95 mm e una staffa con asse di 55mm ((95/2) + 55), è necessario lasciare circa 102,5 mm.
• Esempio per un radiatore da 164 mm e una staffa con un asse di 105mm ((164/2) + 90), è necessario prevedere circa 172mm
